Комбіновані замки трапляються всюди. Вони висять на ременях спортивних сумок, захищають садові сараї чи охороняють двері складських приміщень. Вони є скрізь. Але мало хто замислюється над складною конструкцією, що тихо гуде всередині пластикових і металевих корпусів. Як простий диск або клавіатура може перетворити ваше введення у фізичну безпеку?
Щоб розкрити секрети комбінованого замку недостатньо грубої сили. Необхідно розуміти точні механічні взаємодії між пружинами, важелями та кулачками. Якщо внутрішні механізми легко доступні або їх легко обійти, замок не зможе запобігти несанкціонованому доступу, що є його основним завданням.
Нарешті, знявши корпус, ви не виявите дротів чи схем. Натомість вас зустріне компактний вузол механічних компонентів. Це неймовірно щільна колекція деталей, кожна з яких виконує свою конкретну роль забезпечення цілісності замку.
Якщо заглянути всередину, ви знайдете такі елементи:
- Колесо або клавіатура : точка введення коду.
- Кулачок : частина, що обертається, яка прикріплює і від’єднує дужку.
- Барабани чи диски : ключовий логічний елемент, який має бути ідеально вирівняний.
- Пружини : забезпечують натяг, щоб утримувати деталі на місці або повертати їх у вихідне положення.
- Дужка : U-подібний стрижень, який фіксується через петлю або вушко.
Усі деталі працюють разом. Одна лише розбіжність означає, що замок залишається закритим. Це не випадковість; це система, призначена для точності.
У стандартних замках із комбінацією всередині корпусу відбувається складна механічна взаємодія. Обертається не тільки циферблат, який повертає вилку. Вся справа у вирівнюванні.
Зазвичай усередині знаходиться три кулачки. Це деталі, що обертаються, які включають і вимикають блокуючий механізм. Але вони не всі однакові.
Один кулачок зроблений із металу. Він приклеєний безпосередньо до обертової поверхні замку. Це та частина, яку ви повертаєте. Це основний інтерфейс між пальцями та механізмом.
Два інші кулачки зроблені із пластику. Вони не стосуються циферблату безпосередньо. Натомість вони скріплюють компоненти разом і забезпечують обертання металевого кулачка у потрібний час.
Між цими трьома кулачками знаходяться дві пластикові проставки. Ці маленькі обручки дуже важливі. Вони підтримують точну відстань. Без них механізм не працюватиме. Гірше того, він взагалі не включатиметься.
«Прокладки – це не просто заповнювачі; вони підтримують допуски.
Якщо ви ремонтуєте замок, ви часто зіштовхуватиметеся з проблемами саме тут. Пластикові кулачки можуть зношуватися. Проставки можуть тріскатись. Металевий кулачок, зазвичай із загартованої сталі, служить довше, але він все ж таки може заіржавіти.
Не пропускайте проставки під час заміни деталей. Хоча це може бути незначним. Вони приймають він більшу частину тертя. Зношена проставка змінює вирівнювання. Якщо вони зміщені, це означає, що комбінація не працюватиме.
Чи потрібні інструменти для огляду? Невеликий шпилька або тонка викрутка. Вам не потрібно багато. Якщо замок відкритий, достатньо обережно розділити шари.
Безпека? Ризик тут мінімальний. Ніяких пружин, що розлітаються. Жодної високої напруги. Однак слідкуйте за дрібними пластиковими деталями. Вони легко губляться. Тримайте робоче місце у чистоті. Якщо відсутня проставка, замок неможливо правильно встановити.
Чому це важливо для користувачів, які роблять все своїми руками? Тому що більшість поломок замків пов’язані не з неправильною комбінацією. Вони пов’язані з внутрішнім зношуванням. Розуміння розташування кулачків та проставок допоможе діагностувати, чи потрібно замку змащувати, замінювати деталі чи просто чистити.
Це – механіка. Це дуже просто. Але це надійно.
Які замки використовують цю модель? Більшість навісних замків. Деякі шафки. Старі сейфи. Нові можуть використовувати електронні соленоїди. Однак механічне ядро залишається тим самим.
Якщо ви вирішите розібрати один із таких замків, зверніть увагу на орієнтацію. Позначте, які металеві кулачки. Які пластикові. Проставки можуть виглядати однаково. Але їхнє розташування має значення.
Трохи терпіння йде далеко.
Фіксація стопки кулачків
Цей механізм заснований на валу, що формується безпосередньо в задній частині корпусу замка. Ви надягаєте стос кулачків на цей вал і натягуєте всю збірку за допомогою пружини.
Саме ця пружина виконує основну роботу. Вона тисне на кулачки, утворюючи тертя між шарами. Без цього тиску деталі можуть просто роз’їжджатися чи розхитуватися. Тертя утримує все дома і зберігає стабільність замку до того часу, поки механізм не потрібно повернути.
“Пружина створює тертя між кулачками та утримує їх на місці.”
Це проста конструкція. Жодного клею. Жодних гвинтів. Тиск та тертя працюють разом, щоб забезпечити надійність вашої фурнітури.
Ви можете побачити, що вал є частиною корпусу замка. Це не є додатковою деталлю. Тобто, при складанні замка необхідно переконатися, що вал чистий та вільний від сміття. Пил може зменшити необхідне тертя. Додавання невеликої кількості легкої олії полегшує рух, але надлишок робить зчеплення слизьким.
У міру того, як пружина з часом втрачає натяг, кулачки починають вібрувати. Замок відчувається ослабленим. Ви можете почути клацання перед тим, як замок повністю закриється. І тут пружину необхідно замінити. Або самі кулачки зношуються і втрачають здатність зчіплятися один з одним.
Перевірте натяг. Якщо стоп зісковзує з валу при легкому струшуванні, є проблема. Натягніть пружину. Замініть стопку. Або і те, й інше.
Це не компонент, який можна “встановити та забути”. Потрібний регулярний огляд. Особливо у дверях із інтенсивним рухом. Постійна циклічна дія зношує метал. Пружина втомлюється. Тертя знижується.
Подумайте про сили, які задіяні. Щоразу, коли ви повертаєте ключ, ви долаєте опір цієї пружини. Ви стискаєте її ще сильніше. Згодом цей метал втрачає свою пружність. Він не відштовхуватиме з колишньою силою. Тертя зникне. Замок вийде з ладу.
Плануйте технічне обслуговування. Тримайте запасну пружину під рукою. Тримайте вал чистим. Також слідкуйте за появою люфту.
Коли замок починає відчуватись ослабленим, усуньте проблему до повного виходу з ладу.
Більшість людей просто повертають ручки та сподіваються на краще, але всередині цих замків відбувається точний механічний танець. В основі цього процесу лежить кулачок. Це не просто диски, що обертаються. Це диски, що обертаються. Це рухливі частини, які фізично керують механізмом блокування.
Форма зубів
Кожен кулачок має зуби, вбудовані з обох боків. Це не декоративний елемент. Ці зубці призначені для зачеплення та взаємодії при обертанні збирання. Введення комбінації змушує ці кулачки працювати у певному порядку. Зуби блокуються один з одним, і обертальне зусилля передається від циферблата на планку, що замикає. Якщо це відбувається в неправильному порядку, зуби можуть прослизати або заїдати, через що замок залишається закритим. Принцип простий, але потрібне точне вирівнювання.
Система пазів
Справжня магія відбувається, коли ви вводите правильну комбінацію. На поверхні кожного кулачка вирізано спеціальні поглиблення або невеликі канавки. Коли ви вибираєте число, ці канавки вишиковуються в лінію. Як тільки буде введено правильну комбінацію, кожне поглиблення на кулачці ідеально вирівнюється в одну вертикальну колону.
Це вирівнювання – єдиний бар’єр між вами та доступом.

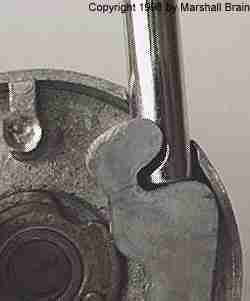

Звільнення засуву
Як тільки пази вирівняні, шлях засуву вільний. Засув, який утримує кінець замка у фіксованому положенні, тепер може опуститися у вирівняні заглиблення. Він щільно входить і ковзає у паз, створений кулачком. Ця дія від’єднує засув від засуву (hasp).
Засув більше не утримується. Напруга знімається.
“Засув може увійти в поглиблення та звільнити засув (hasp).”
Без цього точного вирівнювання засув не може опуститися. Зуби кулачка перешкоджають цьому. Якими б зусиллями ви не тиснули на замок, механізм залишається заблокованим. Це бінарна система. Або канавки збігаються, чи ні. Проміжного варіанта немає.
Чому це важливо для користувачів, які займаються самостійним ремонтом
Розуміння цієї взаємодії важливе при ремонті навісних замків або створенні користувальницьких замкових ящиків. Вам не потрібно самостійно обробляти кулачок, але ви повинні знати, як вони зношуються. Зуби можуть стертися. Згодом поглиблення можуть стати заокругленими. Коли це відбувається, замок може здаватися «заїдаючим» або не відкриватися навіть за правильної комбінації.
Огляньте кулачки, щоб перевірити, чи не заїдає замок. Перевірте наявність зношених зубів чи зміщених пазів. Іноді досить просто очистити їх розчинником та додати краплю олії. В інших випадках внутрішня геометрія може бути порушена і заміна може бути єдиним варіантом.
Чарівність цієї конструкції полягає в її простоті. Тут нема електронних пристроїв. Немає батарейок. Тільки металеві зуби та пази працюють у гармонії. Але простота також означає вразливість. Якщо вирівнювання порушено хоча б на градус, замок не спрацює. Саме тому точність виробництва така важлива. Таким чином, розуміння того, як засув взаємодіє з пазом кулачка, може заощадити вам час, нерви і, можливо, ваші речі.
Що відбувається, якщо засув падає? Засув (hasp) вільно розчиняється. Замок відчиняється. Однак механізм скидається і зуби знову входять у зачеплення, чекаючи наступної комбінації, тільки коли замок знову закривається. Це – цикл.
Як відкрити сейф із комбінацією
Логіка роботи диска, що обертається, не є магією. Це проста механічна взаємодія. Поверніть ручку і засув на місці. Якщо ви коли-небудь відкривали замок із комбінацією, ви знаєте цей ритуал. Поверніть за годинниковою стрілкою двічі до першого числа. Потім поверніть проти годинникової стрілки від першого до другого. За годинниковою стрілкою до третьої. І замок відчиняється.
Але чому саме такий порядок?
Перші два повороти за годинниковою стрілкою виконують основну роботу. Вони зачіплюють зуби всіх трьох внутрішніх кулачків. У цей момент кулачки починають обертатися одночасно. Замок встановлено. Але справжній трюк відбувається на зворотному шляху.
Якщо ви повернете проти годинникової стрілки, обертається лише верхній кулачок. Після проходження першого числа зуби першого кулачка зачіплюють другий кулачок. Тепер обидва кулачки рухаються. Сила тертя пружини тримає третій кулачок на місці. Він не зрушується.
Поверніть знову за годинниковою стрілкою. Обертається тільки верхній кулачок. Цей процес гарантує, що всі три виїмки ідеально співпадуть. Коли вони вирівнялися, двері відчинилися.
Ви можете встановити до 4 кулачків. Або 10. Відкриття стає більш клопітким. Але замок буде безпечнішим.
